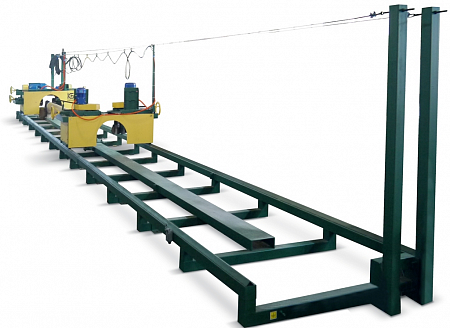

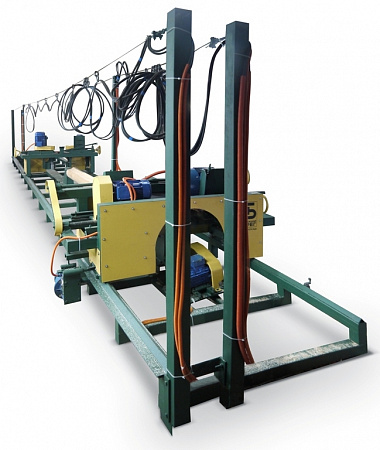

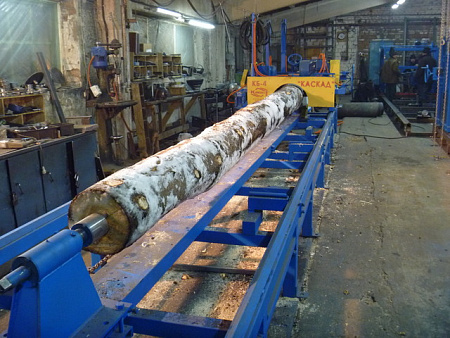

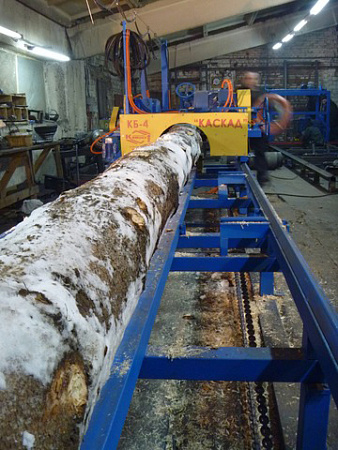

Станок оцилиндровочный КБ-4 "Каскад"

В наличии

560 000 руб.

В корзину В корзине

Заказать товар

Задать вопрос

Производитель:	Россия
Максимальная потребляемая мощность, кВт	23,25
Длина обрабатываемой заготовки, м	0,5 - 8,5
Масса, кг	2300

Подробнее

Станок оцилиндровочный КБ-4 "Каскад" купить в Москве - rodan.ru

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Отличительные особенности

Оцилиндровочный станок КБ-4 "КАСКАД". Выполняемые операции.

Оцилиндровка бревен;
Выборка монтажного полукруглого паза;
Изготовление профилированного бревна (при комплектации инструментом);
Плоская поверхность;
Компенсационный пропил;
Выборка монтажной чаши (опция)

Базовая комплектация

1. Станина разборная под бревно 8,5 м;
2. Передняя бабка с 3-х скоростным приводом вращения бревна и 8-и позиционным
фиксатором;
3. Задняя бабка передвижная, зажимной винт с ручным приводом;
4. Встроенные механические подъемники для установки бревна "в центра";

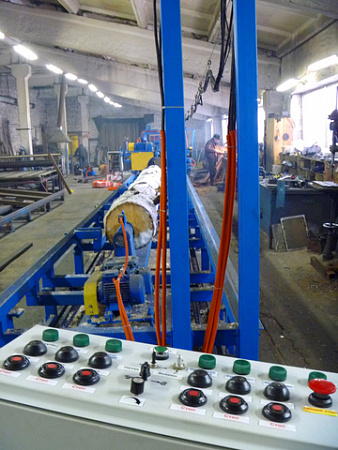

5. Каретка оцилиндровочная с выносным пультом управления:
     a. Подача каретки: электромеханическая с плавно регулируемой скоростью;
     b. Привод горизонтального позиционирования шпинделей (фрез): ручной;
     c. Шпиндель черновой обработки с приводом мощностью 15 кВт;
     d. Шпиндель чистовой с приводом мощностью 5,5 кВт;
     e. Люнет для предотвращения вибрации бревна
6. Каретка продольной обработки:
     a. Привод горизонтального позиционирования шпинделей: ручной;
     b. Шпиндель продольной (пазовой) обработки с приводом мощностью 5,5 кВт;
     c. Узел компенсационного пропила с приводом мощностью 2,2 кВт;

Выполняемые операции: Оцилиндровка, продольный (монтажный) паз, компенсационный пропил, плоскость (чистовой фрезой)

7. Комплект инструмента:
     a. Фреза Черновая (восьминожевая, диаметр 200мм): 1 шт.;
     b. Фреза Чистовая (трехножевая, диаметр 150мм): 1 шт.;
     c. Фреза продольной обработки (монтажного паза, двухножевая): 1 шт.;
     d. Ножи для Черновой фрезы: 1 комплект (8 шт.);
     e. Ножи для Чистовой фрезы: 90х40 мм - 1 комплект (3 шт.);
     f. Ножи для фрезы монтажного паза радиусные: R=80мм, R=100мм, R=120мм, по 1 комплекту (по 2 шт.);
     g. Пила дисковая, d=315 мм - 1 шт.
8. Дополнительные “центра” для обработки тонкомера.

Характеристики

Параметр	В базе	Опционально
Максимальный диаметр заготовки, мм.	560 [1]
Длина обрабатываемой заготовки, м.	0,5 - 8,5	До 6,5 или 10,5
Максимальная толщина срезаемого за один проход слоя (по радиусу бревна), мм	80
Диаметр оцилиндрованного бревна, мм	120 - 360 [2]
Макс. диаметр вырезаемой чашки (под прямым углом), мм	-	320
Стандартный набор диаметров чашек, мм	-	180, 200, 220, 240, 260, 280 [3]
Суммарная установленная мощность, кВт	30,95	До 55,2
Максимальная потребляемая мощность, кВт	23,25	До 32,45
Скорость продольной подачи каретки, м/мин	0-20
Скорость вращения бревна, об/мин	20, 40, 60
Номинальное напряжение, В	380
Количество электродвигателей	6	До 11
Фрезерный узел Черновой обработки, мощность двигателя, кВт	15	11, 18,5 или 22
Частота вращения фрезы, об/мин	4000
Фрезерный узел Универсальный (чистовой), мощность двигателя, кВт	5,5
Частота вращения фрезы, об/мин	4000
Фрезерный узел Продольной обработки, мощность двигателя, кВт	5,5
Частота вращения фрезы, об/мин	3000
Узел компенсационного пропила, мощность двигателя, кВт	2,2
Диаметр дисковой пилы, мм	315
Частота вращения пилы, об/мин	3000
Электродвигатель привода подачи каретки, мощность, кВт	0,55
Электродвигатель вращения бревна, мощность, кВт	2,2
Электродвигатель Электромеханического привода зажима бревна на задней бабке, мощность, кВт	-	1,5
Электродвигатель Транспортера для удаления стружки из-под станка, мощность, кВт	-	2,2
Узел фрезерования плоскости, мощность двигателя, кВт	-	5,5
Частота вращения фрезы, об/мин	-	3000
Фрезерный узел выборки монтажных чаш, мощность двигателя, кВт	-	7,5
Частота вращения фрезы, об/мин	-	4000
Электродвигатель вертикального перемещения узла выборки монтажных чаш, мощность двигателя	-	0,55
Габариты (ДхШхВ), м	12,17х1,89х1,26	До 14,2х1,89х2,3
Масса, кг	2300	До 3000
Количество обслуживающих, чел	2
[1] - максимальный диаметр с учетом кривизны бревна (диаметр описываемый крайними точками бревна во время вращения).
[2] - минимальный диаметр оцилиндрованного бревна с монтажным пазом при использовании стандартных зажимов бревна – 200 мм. В комплекте со станком идут дополнительные более тонкие и длинные «центра», позволяющие получать тонкомер диаметром от 80 мм без продольного паза, либо с пазом, но последующей торцовкой бревна, либо от 120 мм с пазом по всей длине.
[3] - при установленной опции "Чашкорезный узел"

Описание

Семейство оцилиндровочных станков "КАСКАД" является результатом кропотливой работы по совершенствованию оцилиндровочных станков позиционного типа. В этой работе был проделан большой путь от первых экспериментальных изделий до серийно выпускаемого, опробованного на десятках производств, сертифицированного комплекса оцилиндровочного оборудования, который по праву занимает лидирующие позиции на российском рынке.

Основные принципы конструкции оцилиндровочных станков "КАСКАД"

За основу был взят позиционный принцип обработки, так как он обладает рядом существенных преимуществ, по сравнению с другими подходами, использующимися при конструировании станков для оцилиндровки бревен. Так же был широко использован принцип разделения операций на различные инструменты, так как лучше всего технологическая операция выполняется именно специализированным для этой операции инструментом. Компоновочная схема станков "Каскад" построена таким образом, что в процессе работы нет необходимости передвигать и перенастраивать рабочий инструмент. Инструмент ставится "в размер" один раз, и больше перенастроек не требуется. Станки "Каскад" делаются по модульной схеме. Это означает, что используя одни и те же элементы можно по разному комплектовать станки (изготовление конуса, изготовление декоративных изделий, обработка бревен большого диаметра и т.д).

Свойства

Страна производства	Россия
Напряжение, В	380
Мощность двигателя, кВт	5,5
Максимальная длина заготовки, мм	8500
Суммарная мощность, кВт	30,95
