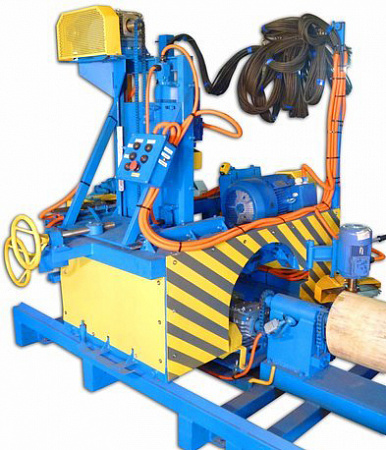

Преимущества и особенности оцилиндровочного станка КБ-3 "Профи"
Оцилиндровочный станок "Профи" является более производительной версией новой модели оцилиндровочного станка "бюджетного" класса "Практик 2", в которой собран весь опыт, накопленный нашим предприятием за многие годы работы. "Профи" сочетает в себе все преимущества станка "Практик 2", но при этом обеспечивает значительно более высокую производительность:
1. Черновая фреза с мощным приводом (15 кВт) обеспечивает съем материала до 80мм по радиусу, которого достаточно дли обработки практически любого бревна (которое целесообразно цилиндровать) за 1 проход. 2. Наличие отдельного шпинделя монтажного паза существенно сокращает время обработки бревна, т. к. настройка инструмента на выборку паза происходит значительно быстрее; 3. Более компактная, легкая и, в то же время, более жесткая каретка станка "Профи" удобнее в работе; 4. Рабочая зона станка "Профи" надежно защищена от вылета ножей, что в моделях с одним длинным универсальным шпинделем практически невозможно; 5. Стандартные короткие шпиндели станка "Профи" обладают намного большим ресурсом, чем удлиненный универсальный шпиндель станка "Медведь" и его многошпиндельных аналогов; 6. Отсутствие необходимости крепить Универсальную (чистовую/чашкорезную) фрезу к фрезе монтажного паза позволило избавиться от центральной гайки в чашкорезной фрезе, которая не давала возможность выбирать чашку за 1 проход. Универсальная фреза станка "Профи" выбирает чашку за 1 проход, что положительно сказывается на скорости обработки бревна и соответственно на общей производительности.
Конструктивные решения оцилиндровочного станка "Профи", обеспечивающие высокое качество, надежность, производительность и удобство в эксплуатации и обслуживании:
- Надежная, хорошо зарекомендовавшая себя во множестве изделий нашего предприятия конструкция рамы и направляющих оцилиндровочного станка. Отработанная технология позволяет добиться точности установки рамы в пределах 0.5 мм, что обеспечивает точность размеров оцилиндрованного бревна и идеальные условия для работы инструмента. Рама станка разборная, что упрощает транспортировку.
- Перемещение всех подвижных узлов в подвижной каретке оцилиндровочного станка осуществляется по текстолитовым вкладышам. При этом есть возможность точно регулировать усилие прижима. Такая конструкция гарантирует высокую точность и жесткость всей системы, одновременно обеспечивая многолетний ресурс работы станка.
- Во всех нагруженных узлах для перемещения элементов используются не капризные и ненадежные винты (как во многих распространенных оцилиндровочных станках), а усиленные цепи сельскохозяйственного назначения. Эти цепи рассчитаны на долговременную работу в очень жестких условиях, при большой нагрузке, что очень важно в условиях деревообрабатывающего производства.
- Электромеханический привод перемещения каретки станка по раме работает по принципу рейки, по которой катится шестерня. В качестве рейки используется жестко приваренная к раме станка цепь. Такая конструкция обеспечивает очень точную и плавную подачу каретки без каких-либо рывков. Усилие прижима шестеренки к рейке так же точно регулируется. При этом приводной механизм подпружинен в двух плоскостях, что оберегает его от перегрузок и поломок при возникновении нештатной ситуации (например, если каретка по недосмотру персонала во что-то уперлась, то приводная звездочка просто отыграет и ни редуктор, ни двигатель не пострадают).
- В конструкции станков используются только качественные комплектующие: редукторы, подшипники, элементы электрических схем - отечественного и импортного производства, от проверенных поставщиков.
КБ-3 “Профи”. Базовая комплектация.

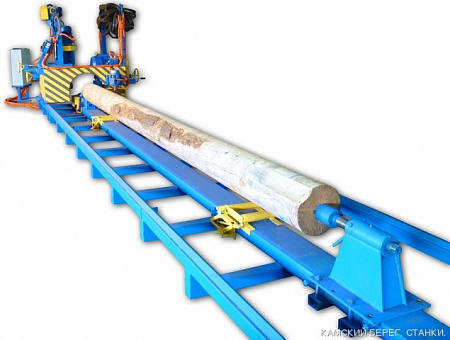

1. Станина разборная под бревно 6,5 м;
2. Передняя бабка с 3-х скоростным приводом вращения бревна и 8-и позиционным фиксатором;
3. Задняя бабка передвижная, зажимной винт с ручным приводом;
4. Встроенные механические подъемники для установки бревна "в центра";

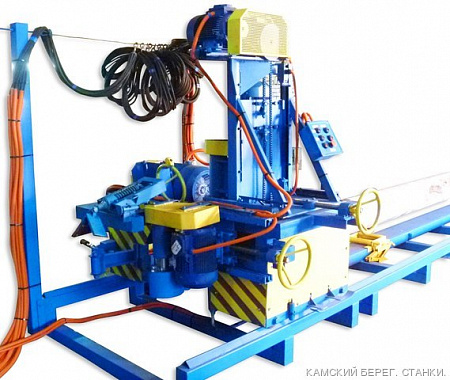

5. Каретка оцилиндровочная с выносным пультом управления:
a. Подача каретки: электромеханическая с плавно регулируемой скоростью;
b. Привод вертикального позиционирования чистовой/чашкорезой фрезы: электромеханический;
c. Привод горизонтального позиционирования фрез: ручной;
d. Шпиндель черновой с приводом мощностью 15 кВт;
e. Шпиндель чистовой/чашкорезный с приводом мощностью 7,5 кВт;
f. Шпиндель продольной (пазовой) обработки с приводом мощностью 5,5 кВт;
g. Узел компенсационного пропила с приводом мощностью 2,2 кВт;
h. Люнет (для предотвращения провисания бревна во время оцилиндровки);

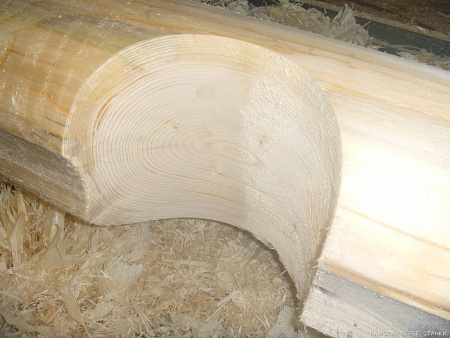

6. Выполняемые операции: Оцилиндровка, продольный (монтажный) паз, компенсационный пропил, чашка, плоскость;
7. Стандартный набор диаметров выбираемых чашек: 180 - 240 мм;
8. Комплект инструмента:
a. Фреза Черновая: 1 шт.;
b. Фреза Универсальная (чистовая оцилиндровочная/чашкорезная): 2 шт., собств. диаметр - 145 мм, 195 мм;
c. Фреза продольной обработки (монтажного паза): 1 шт.;
d. Ножи для Черновой фрезы: 1 комплект (8 шт.);
e. Ножи для Универсальной фрезы: по 1 комплекту для диаметров чашек 180, 200, 220 и 240 мм;
f. Ножи для фрезы монтажного паза радиусные: R=80мм, R=100мм по 1 комплекту (по 2 шт.);
g. Пила дисковая, d=315 мм - 1 шт.;
9. Дополнительные “центра” для обработки тонкомера.
