Пилорама дисковая Вятка 600 Супер

В наличии

Без бренда

750 000 руб.

В корзину В корзине

Заказать товар

Задать вопрос

Производитель:	Россия
Масса, кг	1600
Макс. потреб. мощность, кВт	31,5
Длина обраб. заготовки, м.	0,5 - 6,5

Подробнее

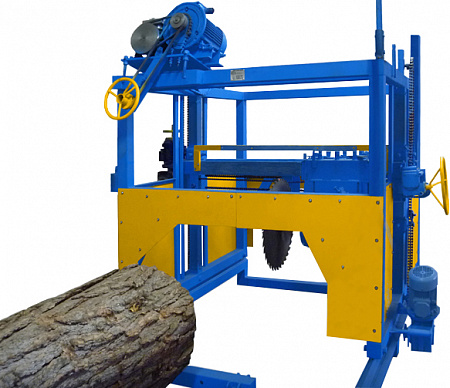

Пилорама дисковая Вятка 600 Супер купить в Москве - rodan.ru

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Отличительные особенности

КОНСТРУКТИВНЫЕ РЕШЕНИЯ ДИСКОВОЙ УГЛОВОЙ ПИЛОРАМЫ "ВЯТКА 600 СУПЕР", ОБЕСПЕЧИВАЮЩИЕ ВЫСОКОЕ КАЧЕСТВО, НАДЕЖНОСТЬ, ПРОИЗВОДИТЕЛЬНОСТЬ, УДОБСТВО В ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИИ:

Надежная, хорошо зарекомендовавшая себя во множестве изделий нашего предприятия конструкция рамы и направляющих пилорамы. Отработанная технология позволяет добиться точности установки рамы в пределах 0.5 мм, что обеспечивает точность размеров получаемой продукции и идеальные условия для работы инструмента. Рама станка разборная, что упрощает транспортировку.
Перемещение всех подвижных узлов в каретке пилорамы осуществляется по текстолитовым вкладышам. При этом есть возможность точно регулировать усилие прижима. Такая конструкция гарантирует высокую точность и жесткость всей системы, одновременно обеспечивая многолетний ресурс работы станка.
Во всех нагруженных узлах для перемещения элементов используются не винты (как во многих распространенных станках), а усиленные цепи сельскохозяйственного назначения. Эти цепи рассчитаны на долговременную работу в очень жестких условиях, при большой нагрузке, что очень важно в условиях деревообрабатывающего производства.
Привод перемещения каретки станка по раме работает по принципу рейки, по которой катится шестерня. В качестве рейки используется жестко приваренная к раме станка цепь. Такая конструкция обеспечивает очень точную и плавную подачу каретки без каких-либо рывков. Усилие прижима шестеренки к рейке так же точно регулируется. При этом приводной механизм подпружинен в двух плоскостях, что оберегает его от перегрузок и поломок при возникновении нештатной ситуации (например, если каретка по недосмотру персонала во что-то уперлась, то приводная звездочка просто отыграет и ни редуктор, ни двигатель не пострадают.)
В конструкции станка используются только качественные комплектующие: редуктора, подшипники, элементы электрических схем - отечественного и импортного производства, от проверенных поставщиков. Каждая пилорама проходит обязательную проверку на соответствие нормам ГОСТ 30091-93 и ГОСТ 23183-78

ПОРЯДОК РАБОТЫ НА ДИСКОВОЙ УНИВЕРСАЛЬНОЙ ПИЛОРАМЕ "ВЯТКА 600 СУПЕР" (СХЕМАТИЧЕСКИ):

В режиме горизонтальной, или угловой пилорамы:

Заготовка фиксируется на раме имеющейся системой крепления.
Пильный узел настраивается на необходимую толщину, ширину доски (первого съема).
Запускаются двигатели пил.
Каретка подается вдоль бревна, осуществляя распиловку.
Снимается отпиленная доска.
Каретка возвращается в исходное положение.
Пильный узел настраивается на необходимую ширину (толщину) следующей доски. Цикл повторяется с п. 4.

В режиме брусовального станка:

Заготовка фиксируется на раме торцевыми зажимами.
Пильный узел настраивается на необходимую толщину, лафета.
Запускаются двигатели пил.
Каретка подается вдоль бревна, осуществляя распиловку.
Двигатели пил останавливаются.
Удаляется отпиленный горбыль.

Далее полученный лафет либо снимается и отправляется на обработку на станке второго ряда (например на многопил), либо поворачивается на 90 градусов, кладется на технологическую доску и крепится торцевыми зажимам для второго прохода и получения бруса. ! Устанавливать бревно на станок и снимать готовое изделие удобнее всего тельфером или кран-балкой. ! Для достижения наилучшей производительности следует предусмотреть в рабочей зоне станка три площадки: площадка для складирования бревен, подготовленных для обработки; площадка для складирования готовых изделий; площадка для организации удаления стружки.

ПРОИЗВОДИТЕЛЬНОСТЬ

В зависимости от используемого режима, диаметра пил, диаметра пиловочника, номенклатуры получаемых материалов, мощности установленных двигателей и других факторов, производительность дискового пильного комплекса "Вятка 600 СУПЕР" составляет от 8 до 16 м/куб перерабатываемого леса в смену.

Характеристики

Параметр	в базе	опционально
Максимальный диаметр заготовки (в комле), мм.	800	1000; 1200
Длина обрабатываемой заготовки, м.	0,5 - 6,5	до 8,5
Диаметр дисковых пил, мм	550	600
Максимальная ширина обрезной доски (пилы d550мм) в угловом режиме, при планшайбах рекомендуемого диаметра, мм	200	-
Максимальная ширина обрезной доски (пилы d600мм) в угловом режиме, при планшайбах рекомендуемого диаметра, мм	-	220
Максимальная ширина обрезной доски (пилы d600/550мм) в угловом режиме, при планшайбах уменьшенного диаметра, мм	-	230/215
Максимальное сечение бруса (пилы d550мм) в угловом режиме, при планшайбах рекомендуемого диаметра, мм	200х200	-
Максимальное сечение бруса (пилы d600мм) в угловом режиме, при планшайбах рекомендуемого диаметра, мм	-	210х210
Максимальное сечение бруса (пилы d600/550мм) в угловом режиме, при планшайбах уменьшенного диаметра, мм	-	230х230/215х215
Максимальная ширина доски (пилы d550мм) в горизонтальном режиме, при планшайбах рекомендуемого диаметра, мм	400	-
Максимальная ширина доски (пилы d600мм) в горизонтальном режиме, при планшайбах рекомендуемого диаметра, мм	-	420
Максимальная ширина доски (пилы d600/550мм) в горизонтальном режиме, при планшайбах уменьшенного диаметра, мм	-	465/425
Максимальный диаметр распиливаемого бревна в горизонтальном режиме без переворота, пилы d550мм, при планшайбах рекомендуемого диаметра, мм	400	-
Максимальный диаметр распиливаемого бревна в горизонтальном режиме без переворота, пилы d600мм, при планшайбах рекомендуемого диаметра, мм	-	420
Максимальный диаметр распиливаемого бревна в горизонтальном режиме без переворота, пилы d600/550мм, при планшайбах уменьшенного диаметра, мм	-	465/425
Максимальный диаметр распиливаемого бревна в горизонтальном режиме с переворотом, пилы d550мм, при планшайбах рекомендуемого диаметра, мм	565	-
Максимальный диаметр распиливаемого бревна в горизонтальном режиме с переворотом, пилы d600мм, при планшайбах рекомендуемого диаметра, мм		590
Максимальный диаметр распиливаемого бревна в горизонтальном режиме с переворотом, пилы d600/550мм, при планшайбах уменьшенного диаметра, мм	-	655/600
Максимальный диаметр распиливаемого бревна в режиме брусовала без переворота, пилы d550мм, (получаемый лафет 150мм) при планшайбах рекомендуемого диаметра, мм	250	-
Максимальный диаметр распиливаемого бревна в режиме брусовала (получаемый лафет 150мм) без переворота, пилы d600мм, при планшайбах рекомендуемого диаметра, мм	-	270
Максимальный диаметр распиливаемого бревна в режиме брусовала (получаемый лафет 150мм) без переворота, пилы d600/550мм, при планшайбах уменьшенного диаметра, мм	-	280/260
Толщина нижнего горбыля, мм	30	30
Скорость пиления, м/мин	0 - 30	0 - 30
Суммарная установленная мощность, кВт	33,75	до 51,45
Максимальная потребляемая мощность, кВт	31,5	до 46,7
Количество электродвигателей	6	от 6 до 9
Номинальное напряжение, В	380	380
Пильный узел, мощность двигателей, кВт	2х15,0	2х18,5 или 2х22,0
Электродвигатель привода подачи каретки, мощность, кВт	1,5	-
Электродвигатель Транспортера для удаления стружки из-под станка, мощность, кВт	-	2,2
Электродвигатель вертикального позиционирования пильного узла, мощность, кВт	0,75	0,75
Электродвигатель горизонтального позиционирования пильного узла, мощность, кВт	2х0,75	2х0,75
Электродвигатель подъема кантователя, мощность, кВт	-	0,75
Электродвигатель вращения кантователя, мощность, кВт	-	0,75
Габариты (ДхШхВ), м	11,5х2,47х2,2	до 13,5х2,47х2,7
Масса, кг	1600	до 2200
Количество обслуживающих, чел	2	2

Описание

УНИВЕРСАЛЬНАЯ ДИСКОВАЯ ПИЛОРАМА. ТРИ ТЕХНОЛОГИИ ПИЛЕНИЯ В ОДНОМ СТАНКЕ.

Дисковый многофункциональный комплекс «ВЯТКА 600 СУПЕР» обеспечивает максимальную гибкость производственного процесса, так как совмещает в себе три технологии пиления в одном станке. Комплекс «ВЯТКА 600 СУПЕР» оборудован двумя пильными дисками диаметром до 600мм, каждый диск может быть достаточно быстро переведен из горизонтального в вертикальное положение и обратно. При различных комбинациях горизонтального и вертикального положения пильных дисков, универсальный дисковый комплекс «Вятка 600 СУПЕР» может работать как горизонтальная пилорама, пилорама углового пиления и как брусовальный станок с подвижным порталом. Такая универсальность пилорамы позволяет производителю мгновенно переключаться с одной номенклатуры изделий на другую и оптимально подстраиваться под переработку леса различных диаметров.

РЕЖИМЫ РАБОТЫ УНИВЕРСАЛЬНОЙ ПИЛОРАМЫ "ВЯТКА 600 СУПЕР"

Дисковая пилорама "Вятка 600 Супер" является максимально гибким инструментом для получения широкой номенклатуры пиломатериалов.

	В режиме углового пиления пилорама позволяет перерабатывать лес больших диаметров и обеспечивает максимальный процент выхода готовой продукции.
	Режим горизонтального пиления удобно использовать для переработки леса средних диаметров на необрезную доску и брус.
	Режим брусовального станка оптимален для получения бруса с идеальной геометрией из пиловочника диаметром до 300 мм.

Использование дисковых пилорам для получения различных пиломатериалов по-прежнему остается популярным среди российских деревообработчиков. Высокое качество продукции, надежность и неприхотливость дисковых пильных агрегатов с подвижным порталом делает их всегда востребованными, особенно в малом бизнесе, который не имеет возможности приобретать мощные поточные распиловочные линии.

Свойства

Страна производства	Россия
Напряжение, В	380
Максимальная длина заготовки, мм	6500
Суммарная мощность, кВт	33,75
