Оптоволоконный лазерный станок для резки металла MetalTec 1530 F (1500W)

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Отличительные особенности

Акция на предзаказ! Акционные цены на станки при предоплате 100%. Поступление: 25.01.2023.

Конструктивные особенности

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР MOTOREDUCER (ФРАНЦИЯ)

Преимущества планетарного редуктора:

Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;

Более высокий КПД;

Облегченная конструкция - вдвое компактней и легче редукторов других видов

Не требуют обслуживания в процессе эксплуатации.

ЛАЗЕРНЫЙ ИСТОЧНИК

Станок оснащен лазерным источником компании «RAYCUS»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Двигатели по осям X, Y – 0,85 кВт
Двигатель по оси Z – 0,4 кВт

РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BT109 (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3

Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.

Функции определения и поддержания расстояния до поверхности листа в режиме реального времени.

Адаптация к любой режущей головке и насадке.

Сигнализирование при выходе за край заготовки или ударе о препятствие.

Поддержка функции поиска краев заготовки и т.д.

СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT»

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
AutoCAD, CorelDRAW, plt, AI, dxf.

УДАЛЕНИЕ ОТХОДОВ РЕЗКИ

Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

1000 Вт – 20kva
1500 Вт – 30kVa
2000 Вт – 30kVa
Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec 1530 F (1500W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

ОСОБЕННОСТИ СТАНКА:

Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.

Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.

Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.

Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.

Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

КОМПЛЕКТАЦИЯ:

№	Наименование	Кол-во, шт.	Примечание
1	Оптоволоконный лазер MetalTec 1530F – механическая часть	1 шт.
2	Источник	1 шт.	Raycus
3	Серводвигатели	4 шт.	FUJI
4	Редуктор	1 компл.	MOTOREDUCER (Франция)
5	Отдельная стойка управления с ЖК-дисплеем и ПК	1 комп.	В комплекте
6	Система управления лазерной резкой	1 комп.	CYPCUT
7	Датчик отслеживания высоты до поверхности листа	1 шт.	BCS 100 V.3 (автономный)
8	Лазерная режущая голова с функцией Автофокусировки	1 шт.	Raytools BM109 (a-focus)
9	Система безопасности при падении давления газа	1 шт.	Автоматический датчик давления
10	Чиллер	1 шт.	CW
11	Беспроводной пульт управления	1 шт.	В комплекте
12	Автоматическая система смазки	1 шт.	Установлена
13	Система пылеудаления	1 шт.	380 V / 50 Hz / 550 w / 2900 RPM
14	Металлические гофры по оси Y	2 шт.	Установлены
15	Датчик безопасности при падении давления рабочего газа	1 комп.	Установлен
16	Стабилизатор напряжения (20 kVa / 220 V)	1 шт.	В комплекте
17	Электромагнитный клапан	1 комп.	AIRTac (Тайвань)
18	Пропорциональный клапан	1 комп.	SMC (Япония)

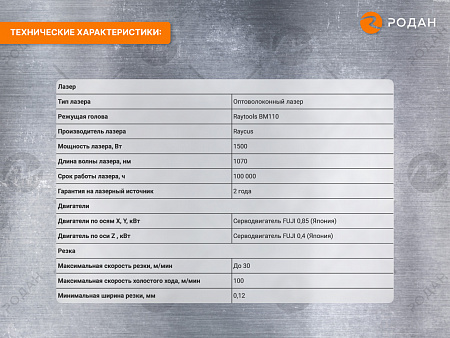

Свойства

Габариты, мм	4700 x 2300 x 1600
Страна производства	Китай
Напряжение, В	380
Максимальная скорость резки, м/мин	До 30
Модель	1530 F (1500W)
Тип лазера	Оптоволоконный лазер
Длина волны лазера, нм	1070
Производитель лазера	Raycus
Мощность лазера, Вт	1500
Срок работы лазера, ч	100 000
Режущая голова	Raytools BM109
Направляющие по осям X, Y, Z	HIWIN (Тайвань) - 25 (квадратного сечения)
Передача по осям X, Y	Шестерня – рейка LEITESEN (Тайвань)
Передача по оси Z	Шарико-винтовая пара TBI (Тайвань)
Двигатели по оси X, кВт	Серводвигатель FUJI 0,85 (Япония)
Двигатели по оси Y, кВт	Серводвигатель FUJI 0,85 (Япония)
Двигатель по оси Z, кВт	Серводвигатель FUJI 0,4 (Япония)
Датчик высоты	Автоматический - BCS 100V.3
Поддерживаемые форматы файлов	AI / CAD / CorelDRAW / dxf / plt
Система управления	CypCut (FSCUT2000)
Смазка	Централизованная система смазки
Минимальная ширина резки, мм	0,12
Максимальная скорость холостого хода, м/мин	До 100
Редуктор	MOTOREDUCER (Франция)
Пневматические элементы	SMC/ AirTac(Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Точность позиционирования, мм	± 0,03
Точность повторного позиционирования, мм	± 0,02
Ускорение	до 1G
Частота тока, Гц	50
Гарантия на лазерный источник	2 года
Гарантия на станок	2 года
Длина, мм	4700
Ширина, мм	2200
Высота, мм	1600
Вес нетто, кг	3000
